Totalmente compatível com os mais recentes padrões IMO, IEC e ITU
Certificado para modo SOLAS e Inland
Tela LCD colorida de 4,3” legível à luz solar
Interface de usuário e operação intuitivas
PILOT PLUG de fácil acesso no painel do equipamento
Design robusto e à prova de intempéries
Pronto para conectividade Ethernet e NMEA2000
Várias portas de entrada de sensores e portas de dados bidirecionais
O A750 é o transponder Classe A de última geração que representa o marco de inovação da AMEC em tecnologia AIS. Com uma arquitetura redesenhada do zero e de dentro para fora, o A750 define um novo padrão de confiabilidade, desempenho e valor.
O transponder incorpora uma interface gráfica de usuário (GUI) moderna com uma tela colorida de 4,3 polegadas legível sob luz solar para operação intuitiva. Seu design resistente às intempéries com proteção IPx6 resistente à água o torna a escolha ideal para embarcações SOLAS, navios de navegação interior, barcos de trabalho e superiates.
Os transponders AIS Classe A do A750 são totalmente certificados de acordo com as mais recentes normas IEC 61993-2 Ed. 3.0, IEC 61162-1 Ed. 5.0, IEC 62923-1/-2 Ed.1.0, CCNR Inland AIS Ed.3.0 e outras normas internacionais relacionadas.
O novo display LCD colorido de 4,3” e 1.000 nits agora é maior e mais brilhante para facilitar a visualização. Ele fornece o espaço para acomodar o teclado de software na tela para entrada de dados intuitiva.
A interface de usuário minimalista oferece um design limpo para aquisição mais rápida de informações.

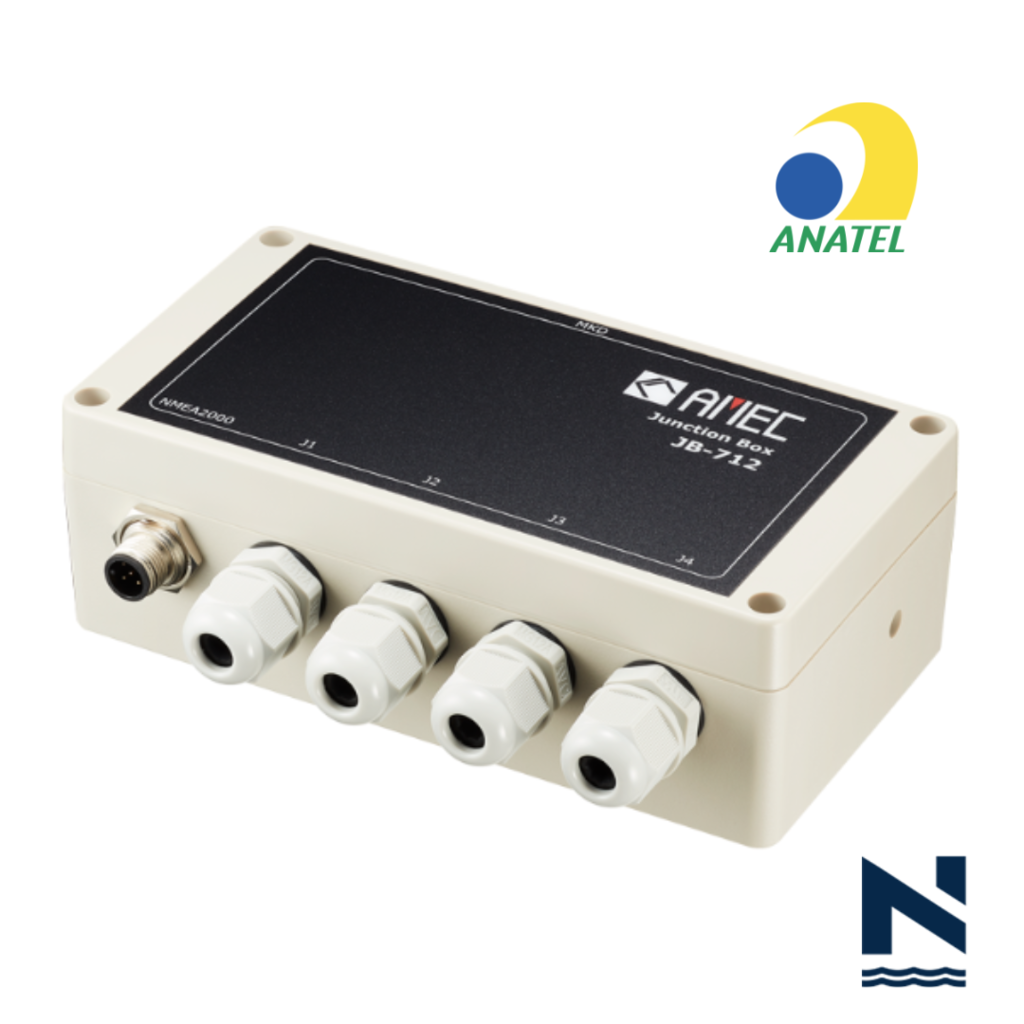

A caixa de junção possibilita as mais diversas conexões e integrações com diversos sistemas de navegação de diferentes marcas.
Pronto para atender às mais exigentes operações marítimas comerciais e offshore.
Projetado para ambiente marítimo, resistente à água IPx6 e choques e temperaturas.
PADRÕES APLICÁVEIS |
|
IEC 61993-2 Edição 3.0: 2018 |
Resolução A.694(17) da OMI |
IEC 61108-1 Edição 2: 2003 |
Resolução MSC.74(69) da OMI Anexo 3 |
IEC 60945 Ed. 4: 2002 incl. Corr. 1 (2008) |
Resolução MSC.191(79) da OMI |
IEC 61162-1 Ed.5.0: 2016 |
Resolução IMO MSC.302(87) |
IEC 61162-2 Edição 1.0: 1998 |
ITU-R M.1371-5 (Classe A): 2014 |
IEC 61162-450 Ed.2.0: 2018 |
IEC 62288 Ed.3.0: 2021 |
IEC 62923-1 Edição 1.0: 2018 |
IEC 62923-2 Edição 1.0: 2018 |
Padrão de teste CESNI Inland AIS Ed. 2021/3.0 |
|
TRANSCEPTOR VHF |
|
Frequência |
AIS 1: 161,975 MHz; AIS 2: 162,025 MHz |
Largura de banda do canal |
25 kHz |
Modulação |
GMSK / FM |
Taxa de dados |
9.600 bps |
Número de transmissores AIS |
1 |
Número de receptores AIS |
2 |
Número de receptores DSC |
1 |
Canal AIS 1 |
CH 87B (161,975 MHz) |
Canal AIS 2 |
CH 88B (162,025 MHz) |
Saída de potência Tx |
1/12,5 Watts (30/41 dBm ± 1,5 dB) |
Sensibilidade Rx |
< -107 dBm a 20% POR |
RECEPTOR DSC |
|
Frequência |
156,525 MHz |
Modulação |
FSK |
Largura de banda do canal |
25 mil |
Sensibilidade |
< -112 dBm a 1% BER |
Rejeição de Resposta Espúria |
≧ 70 dB para sinal @ -104 dBm; BER ≦ 1 % |
Bloqueio |
≧ 84 dB para sinal @ -104 dBm; BER ≦ 1 % |
RECEPTOR GNSS (interno) |
|
Tipo de recebimento |
72 canais GPS, GLONASS, BeiDou, Galileu, SBAS: WASS, EGNOS, MSAS, GAGAN |
Precisão |
Posição: 2,5m CEP SBAS: 2,0 milhões de CEP |
Sensibilidade |
Modo padrão: GPS e GLONASS Rastreamento e Navegação: -164 dBm Reaquisição: -160 dBm |
FONTE DE ENERGIA |
|
Tensão de alimentação |
12 V / 24 V CC |
Faixa de tensão de alimentação |
9,6 V CC ~ 31,2 V CC |
Consumo de corrente de pico |
3,60 A a 12 V CC; |
TELA DE LCD |
|
Tamanho da tela |
TFT colorido de 4,3” |
Número de pixels (resolução) |
480 x 272 |
Controle de dimmer |
Alterar o brilho manualmente ou automaticamente |
Distância de visualização nominal |
52 cm |
TECLADO |
|
11 Teclados com luz de fundo |
Função, ESC, Voyage/SRM, MENU, Brilho da tela, |
INTERFACE DE CONEXÃO |
|
Painel frontal da unidade principal A750 : |
|
USB |
Interface USB tipo B mini |
Slot para cartão SD |
Tipo MicroSD, suporte para exFAT e FAT32 |
Plugue piloto |
Sexo Padrão 206486-2 |
Painel traseiro da unidade principal A750 : |
|
Conector de força |
Tipo redondo, 3 pinos |
Conector de antena GPS |
TNC (Feminino) |
Conector de antena VHF |
SO-239 (Feminino) |
Ethernet |
Conformidade com IEEE 802.3u, 10Base-T/100Base-TX |
DADOS |
37 pinos, conecte à caixa de junção por meio de cabo de extensão |
Conectores de caixa de junção : [* Suporte para taxa de transmissão: 38400 ( padrão ), 9600, 4800.] |
|
Interfaces de sensor 1 a 3 * |
IEC 61162-1 ou -2 |
Piloto / Auxiliar * |
IEC 61162-2 |
Exibição externa * |
IEC 61162-2 |
Longo alcance * |
IEC 61162-2 |
Entrada de correção DGNSS * |
RTCM-SC-104 |
Relé de alarme |
Normalmente fechado |
NMEA2000 |
IEC61162-3 |
Saída de alarme |
Contato de retransmissão |
Interruptor de sinal azul |
Conecte ao interruptor de sinal azul externo |
AMBIENTAL |
|
Condições de funcionamento |
Categoria “protegida” IEC 60945 |
Temperatura de operação |
-25 °C ~ 55 °C |
Umidade operacional |
93% UR a 40 °C |
À prova d'água |
IP54 |
FÍSICO |
|
Largura |
262 mm (10,32 polegadas) |
Altura |
135 mm (5,32 polegadas) |
Profundidade (inclui conectores) |
197 mm (7,76 polegadas) |
Peso (unidade principal) |
1,25 kg |
Plugue piloto (opcional) |
|
Comprimento do cabo |
2 m |
